Guía de Instalación - Kit Cuffia FGS Black - Configuración de mensajes

A continuación te contamos como instalar el Kit Cuffia FGS Black y cómo realizar la configuración de mensajes para poder mapear con FieldView ™ Drive.



Componentes del Kit:

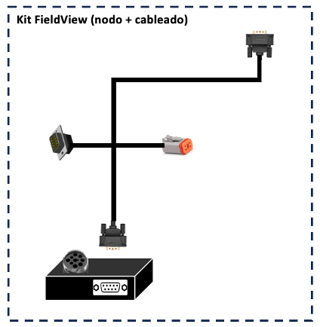

① (1x) Kit FieldView (nodo + cableado)

② (1x) Diagrama de cables FGS Black.



                            Kit FieldView                                                 Diagrama de cables FGS  Black





Pasos a seguir:

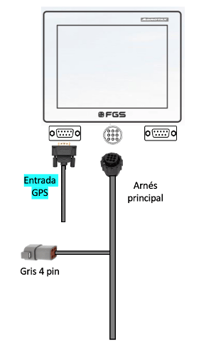

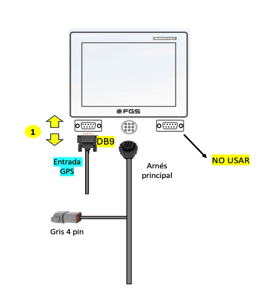

1. Desconectá la ficha DB9 de entrada GPS. Viendo el monitor de frente, la misma se sitúa a la izquierda.

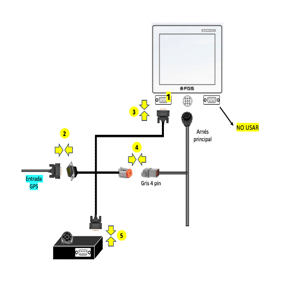

2. Conectá la ficha DB9 de entrada GPS en la ficha correspondiente del cableado del Kit FieldView.
3. En el FGS Black, donde se desconectó la ficha DB9 de entrada GPS, conectá la ficha correspondiente del cableado del kit FieldView.

  4.   Seguí el arnés principal del FGS Black hasta encontrar una ficha libre gris de 4 pines.                  Conectá allí su contraparte presente en el cableado del kit FieldView.

  5.   Conectá el nodo con el cableado del kit FieldView.

Para habilitar el envío de mensajes para FieldView Drive:

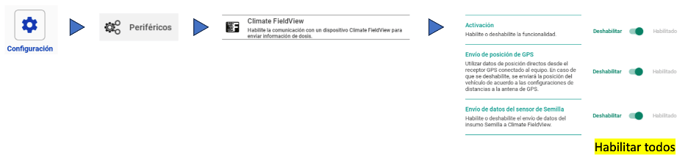

• En el FGS realizá la siguiente configuración:


• Si el FGS está tomando señal de GPS de un piloto externo, desde la pantalla del piloto configurá el envío de datos de la siguiente manera:
  • Baudios: 38400
  • GGA: 10Hz
  • VTG: 10Hz
• En pantallas Pro 700 o IntelliView IV, para acceder a esta configuración seguí estos pasos:
  • Configuraciones > pestaña “NAV-S” > Configuración salida NMEA “Editar” > Tasa de Baudios: 38400 > Ok. > Configuración mensajes NMEA “Editar” > GGA: 10Hz > VTG: 10Hz > Ok.
    Si hay más mensajes habilitados dejalos como están.

En pantallas JD, para acceder a esta configuración seguí estos pasos:

• Menú > Starfire (imagen GPS) > pestaña “Puerto Serie” > Baudios: 38400 > Ritmo de la salida: 10Hz > GGA: Habilitado > VTG: Habilitado.



6.   Por último, ahora solo queda configurar tu equipo en tu FieldView™ Cab app.

• Cómo configurar tu cosechadora en FieldView Cab app
• Cómo configurar tu tractor y la sembradora en FieldView Cab app
• Cómo configurar tu pulverizadora en FieldView Cab app

       7.   Listo! Ya podés empezar a mapear con FieldView™ Drive.
