Configuración de cosechadora en FieldView™ Cab app

La configuración de su equipo antes del comienzo de la cosecha asegura que ya está listo para la toma de datos de sus lotes. Con estos sencillos pasos se puede cargar el equipo y tener la cosechadora lista para el mapeo de la actividad.







Para poder comenzar a captar todos tus datos de cosecha con el FieldView Drive, es  necesario primero configurar tu maquinaria:



1. Crear la máquina

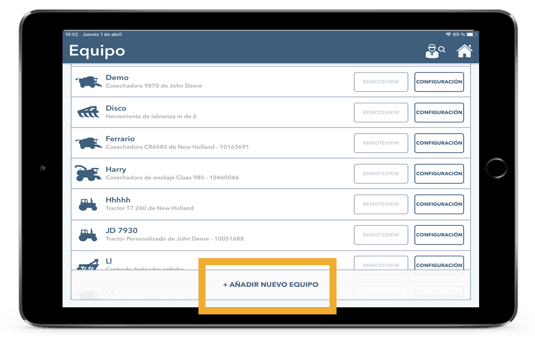

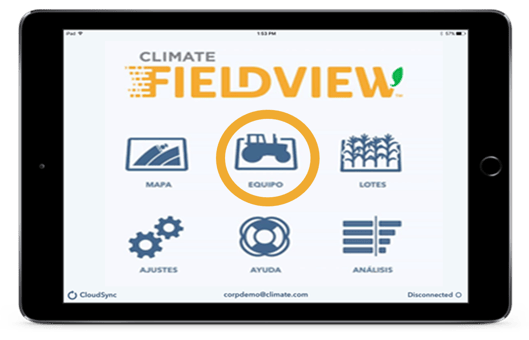

Ingresar enFieldView™ Cab app a la página de Equipo y hacer clic en Añadir un nuevo  equipo” Luego seleccionar la opción de Cosechadora e identificar la marca y modelo, dándole un nombre único.



2. Configurar la cosechadora

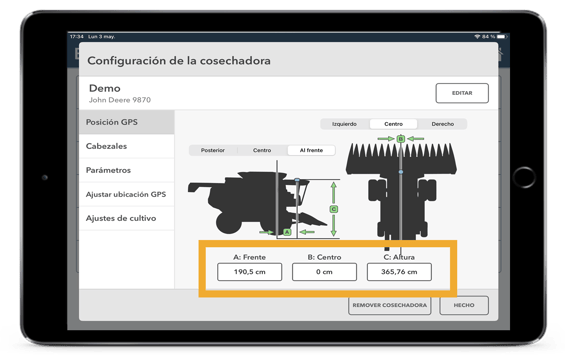

2.1. Ajuste de Posición GPS

A: La distancia al frente o posterior del GPS en relación con el eje de la rueda  delantera. Si la antena GPS está alineada con el eje esta distancia es cero. Si  está desplazado, hacer clic en desplazar hacia adelante o desplazar hacia  atrás e ingresá la distancia en centímetros.

B: La distancia izquierda o derecha del centro vertical de la cosechadora hasta la ubicación de la unidad de GPS. ATENCIÓN: esta medida es fundamental  para lograr un mapa de cosecha correcto. Recomendamos dejar la medida  estándar en 0 a menos que note errores en el dibujo al mapear.

C: La distancia de la altura del suelo hasta la ubicación de la unidad de GPS.

2.2 Ajuste de Cabezales

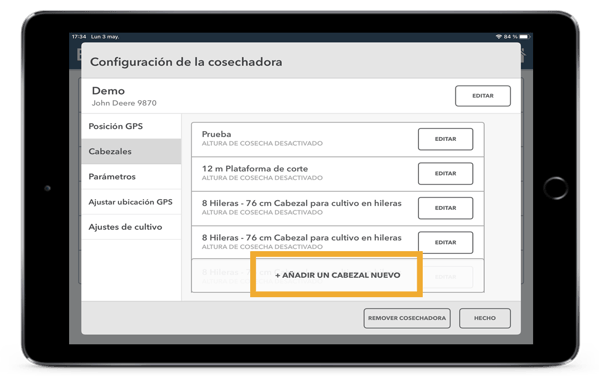

Para ingresar un nuevo cabezal,  hacer clic en “Añadir un Cabezal  Nuevo”. Automáticamente se va a  abrir una pantalla de configuración.

Primero, identificar el “tipo” de  cabezal según sea, “cultivo en hileras” o  “plataforma” y luego completar  las  siguientes medidas (todas están en cm):

En la carga de cabezales hay 2 opciones “Cultivo en Hileras” y “Plataforma”; a continuación veremos las medidas necesarias para ambos tipos de cabezales.

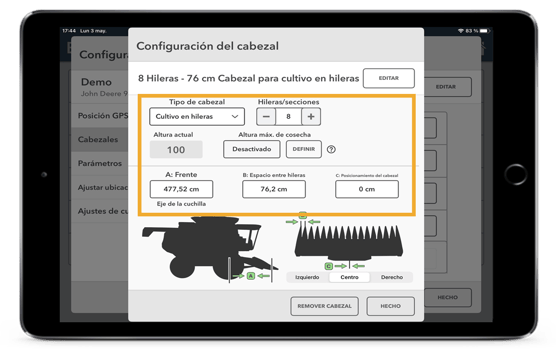

1. Cabezal -> Cultivo en Hileras:

• Hileras/secciones, indica la cantidad de hileras que tiene el cabezal de cosecha.
• Altura máxima de cosecha, viene por defecto desactivada, se puede configurar tocando el botón “desactivado” y poniendo manualmente una altura. Esta configuración es importante ya que indica hasta que altura de cabezal FieldView va a registrar datos. (Ver otra forma de configuración)
• Medida “A” (FRENTE), distancia horizontal desde el eje de la cosechadora hasta las cadenas recolectoras.
• Medida “B” (ESPACIO ENTRE HILERAS), distancia entre los puntones del cabezal.
• Medida “C” (Posicionamiento actual), medida de compensamiento hacia la izquierda o derecha, si el embocador estuviera fuera del centro de la máquina.

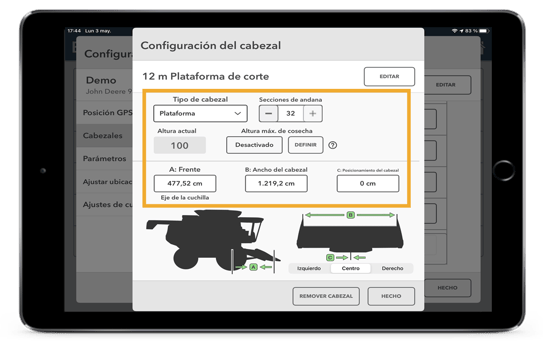

2. Cabezal -> Plataforma:

• Número de secciones, en este caso, sería la cantidad de secciones en la que se divide el cabezal, es conveniente dejarla en 32 secciones.
• Altura máxima de cosecha, viene por defecto desactivada, se puede configurar tocando el botón “desactivado” y poniendo manualmente una altura. Esta configuración es importante ya que indica hasta que altura de cabezal FieldView va a registrar datos. (Ver otra forma de configuración)
• Medida “A” (FRENTE), distancia horizontal desde el eje de la cosechadora hasta la cuchilla del cabezal.
• Medida “B”, ancho de la plataforma, se puede poner el ancho verdadero del cabezal o el ancho efectivo del piloto.
• Medida “C” (Posicionamiento actual), medida de compensamiento hacia la izquierda o derecha, si el embocador estuviera fuera del centro de la máquina.



2.3. Altura Máxima de Cosecha

Esta función permite de forma automática pasar la cosechadora de “activa”, cuando la  altura actual de la cosechadora está abajo de la altura máxima de cosecha, a “inactiva”  cuando la cosechadora está arriba de la altura máxima de cosecha. Esto es fundamental  para evitar zonas de rendimiento nulo (como en la vuelta de cabecera o superficie no sembradas).

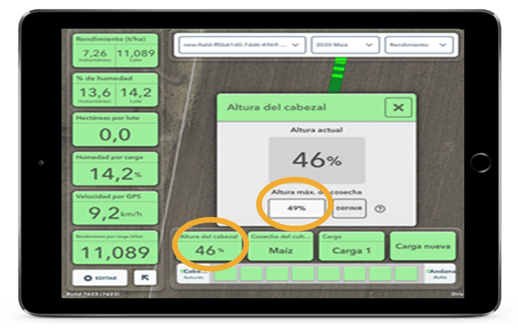

Cómo configurar la Altura Máxima del Cabezal :

Recomendamos que se haga de forma “manual”

y no con el “ajuste automático”.

-Levantar el cabezal hasta el punto más  alto en el que se va a cosechar.

-Tomar el porcentaje de ”altura actual del cabezal” y anotalo manualmente en  “Altura máx. de cosecha”y dale “hecho”.

En ningún momento  presionar en “definir” o “auto”.

Ajustes Opcionales

Dentro de la pantalla de “Configuración de la cosechadora” vas a encontrar muchas más  opciones de ajustes que podés realizar opcionalmente:

- Compartida: permite que múltiples cosechadoras trabajen en el mismo lote, en la misma  hora, contabilizando las áreas previamente cosechadas en el lote. Cada cosechadora  parará de recoger productividad y hectáreas en tiempo real mientras pasa por un área del  lote que ya fue cosechada. Eso resulta en un informe en tiempo real más preciso.

Fuente de humedad: muestra la fuente que está proveyendo las lecturas de humedad  (solamente utilizada cuándo conectada al 20/20 YieldSense).

Sensibilidad automática de andana: ajusta el nivel de sensibilidad deseado para que la  plataforma de la cosechadora desactive andanas cuando entra en un área del lote  previamente cubierta.

Las cinco posiciones (Menos sensible, .35, .50, .65, Más sensible) están organizadas en  orden de cuánta área es necesaria que el cabezal de la cosechadora se sobreponga a un  área ya cosechada para que la andana sea considerada “inactiva”.

Desfase en la humedad: cantidad de segundos entre el momento que el cultivo es  cosechado y el momento en que la humedad es medida (solamente utilizada cuándo se trabaja con 20/20 YieldSense).

Desfase en el Sensor de Flujo: cantidad de segundos entre el momento que el cultivo es  cosechado y el momento en que pasa por el sensor de flujo de masa.

El mismo varía según el modelo de monitor. Ingresá el valor que figura en tu monitor:
CLASS:

• En cosechadoras: 19 segundos
• En picadoras: 1 segundo

JOHN DEERE:

• En cosechadoras y picadoras: 14 segundos

CASE:

• En monitor Pro 600 o Pro 700, ir a "Configuraciones", buscar la pestaña de "Rendimiento", y ver valor en segundos del "retraso de flujo de rendimiento".

NEW HOLLAND:

• En monitor Intelliview II o IV, ir a "Configuraciones", buscar la pestaña de "Rendimiento", y ver valor en segundos del "retraso de flujo de rendimiento".


AGCO (Massey Ferguson; Valtra; Challenger; Gleaner):

• En monitor C2000 o C2100, ir a "Configuraciones", "Configuraciones de la Máquina", y buscar la opción del cultivo, copiar valor "Retraso de Rendimiento"

Ajustar ubicación GPS: este ajuste se realiza  cuando las pasadas de la cosechadora salen  desfasadas. Se puede corregir utilizando el  ajuste de la ubicación de GPS, haciendo clic  en las flechas según corresponda.

Ajustes de cultivo: seleccionando el cultivo permite editar los parámetros de Humedad  nominal y el Factor de Disminución. Las configuraciones de Cultivo también pueden ser  editadas a través de la página del mapa mientras se cosecha, tocando en el botón de  Cosecha de Cultivo.



3. Iniciar la cosecha

1. Marcar los límites del lote a cosechar previo a la operación. Verificar que estén  bien delimitados.

2. Calibrar el monitor de rendimiento y los sensores previo a iniciar la cosecha.  Recomendamos también, que la calibraciones se realicen en las cabeceras.

3. Conectar el Fieldview™ Drive:

• Conectar el FieldView™ Drive al Puerto CAN de la máquina y girarlo en sentido horario para asegurarlo.
• Encender la máquina. En la primera instalación, la luz indicadora del FieldView™ Drive va a parpadear en verde  un vez, indicando que la instalación ha tenido éxito.
• Luego, mientras la máquina está encendida, el  indicador de status brillará en verde, indicando que el  Drive está visualizando actividad de datos.



4. Emparejar el dispositivo

• Activar la funcionalidad de Bluetooth del iPad en Configuración, Bluetooth. En esta instancia, una vez que aparezca el drive, tocar para que él mismo diga “Conectado”.
• En FieldView Cab, ingresar a Ajustes y hacer clic en Dispositivos en el menú izquierdo de la pantalla.
• Hacer clic en Emparejar un nuevo Drive y esperar unos segundos para que aparezca el Drive automáticamente, luego hacer clic en el Drive para conectarlo y seleccionar la cosechadora que vas a utilizar.

Cuando el Drive esté correctamente emparejado, va a aparecer un cartel de  “Drive Conectado” y una confirmación verde al lado del Drive conectado.  Además, la luz del indicador del Drive se tornará azul constante.







5. Seleccionar el lote a cosechar

FieldView™ Cab app ofrece diferentes alternativas para la detección de lotes en operación.  Verificar en Mapa, Opciones de mapa la función “Detección del límite de lote”. Esta  función presenta tres alternativas:

Avisar: automáticamente reconocerá sobre qué lote se está trabajando y cuándo se  cambie de lote, va a aparecer un mensaje en pantalla preguntando si se ha cambiado de lote.

Auto: automáticamente reconoce sobre qué lote estamos trabajando. No realiza avisos  sobre posibles cambios de lotes.

Desactivado: manualmente se tendrá que seleccionar cada lote sobre el que se esté operando.





6. Seleccionar el híbrido/variedad

Si ese lote se sembró con FieldView, el híbrido/variedad sembrado se marcará  automáticamente en la cosecha y el cuadro de híbrido/variedad aparecerá en verde con  el nombre del híbrido/variedad que se está cosechando actualmente. En los casos en  que no se registró la siembra, aparecerá únicamente el cultivo a cosechar.



7. Maniobrar con la Cosechadora

Para que el mapa de cosecha se genere de manera limpia sin fallas ni superposiciones, es importante tener en cuenta durante la operación la altura  máxima de cosecha previamente registrada.

La altura actual del cabezal siempre se mostrará en la parte inferior de la pantalla.  Durante la ejecución de la maniobra, es necesario que el cabezal se eleve por encima  de la altura máxima registrada, para que la aplicación comprenda que debe detener  el mapeo de cosecha en este momento.

Activar o desactivar hileras/andanas

Durante la cosecha, es muy común que la máquina pase por un área que ya ha sido  cosechada. Para que esto no se registre en el mapa como un área de baja  productividad, la aplicación le permite desconectar temporalmente las  hileras/andanas de la cosechadora para no contaminar el mapa. Este apagado puede  ser automático o manual:

• Modo Automático

Este es el modo predeterminado de FieldView. En este caso, la aplicación misma  reconoce las áreas que ya se han cosechado y apaga automáticamente las  hileras/andanas a medida que pasa sobre ellas, manteniendo el mapa limpio y sin  superposición.

• Modo Manual - recomendado para trillas especiales como ensayos

En el modo manual, la activación/desactivación de las hileras/andanas debe ser  realizada por el propio operador de la cosechadora, es decir, cada vez que la máquina  pase, total o parcialmente, a través de un área ya cosechada, tendrá que realizar esta  operación.

Para hacer esto, hacé clic en la barra inferior que muestra todas las hileras/andanas  configuradas en el cabezal. La barra se expandirá. Luego hacé clic donde dice  "Andana: Auto...". El botón se pondrá amarillo y en su lugar aparecerá "Andana  activa: manual".



Alterar el Panel de Mediciones

Durante la operación, puede cambiar algunos  de los cuadros verdes que aparecen en el panel  izquierdo para ver otras métricas de interés.

Al hacer clic en el engranaje, se abrirá la  ventana “Editar Panel de Métricas”; para  cambiar simplemente hay que arrastrar la  métrica deseada al panel izquierdo.

Los cuadros deben cambiarse de una por vez. FieldView proporciona la visualización de  12 métricas distintas:

• Hectáreas A: Contador de hectáreas. Se puede restablecer en cualquier momento haciendo clic en el botón RESTABLECER. Es independiente del contador B.
• Hectáreas B: Contador de hectáreas. Se puede restablecer en cualquier

momento haciendo clic en el botón RESTABLECER. Es independiente del  contador A.

• RPM del motor: Contador instantáneo de números de RPM (rotaciones por

minuto) del motor de la cosechadora.

• Carga húmeda en kg: Valor de la carga activa, húmeda, en kilos.
• Carga seca en ton: Valor de la carga activa, seca (descontada la humidad), en toneladas.
• Rendimiento por carga (ton/hora): Productividad relativa a la carga activa, seca, en toneladas por hectárea.
• Hectáreas de carga: hectáreas totales cosechadas de la carga activa.

• Hectáreas del Lote: Total de hectáreas cosechadas hasta el momento en el lote.
• Kg del Lote: Total de kilos (húmedos) cosechados hasta el momento en el lote.
• Humedad de carga: humedad total de la carga que está actualmente activa.
• Flujo Instantáneo (kg/seg): Flujo que está pasando por el sensor en el momento, considerando la humedad, en kilos por segundo.
• Flujo Instantáneo (ton/hora): Flujo que está pasando por el sensor en el momento, descontando la humedad, en toneladas por hora.

Sincronización del iPad a la Nube

Una vez que se finalizó la operación, se debe poner al iPad en conexión con una red Wifi  para hacer la sincronización de todos los datos generados a la nube. Es sumamente  importante este paso para evitar una eventual pérdida de datos y para poder visualizar  la información desde todos tus dispositivos.
