A través de este paso a paso vas a poder realizar la conexión del FieldView™ Drive al monitor TIM TS Oro Droid de tu sembradora.
Consideraciones:
- El Kit de compatibilidad para TIM TS Oro Droid es comercializado por TIM. En caso de no contar con uno, contactar a tu distribuidor TIM. Para conocer todos los requisitos de compatibilidad de tu equipo con el Fieldview Drive, consultá el verificador de compatibilidad.
Componentes del Kit:

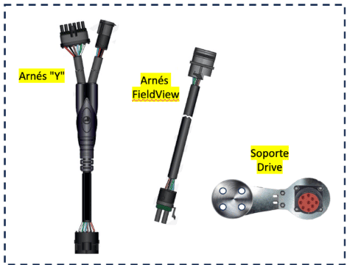

① (1x) Kit FieldView (Arnés "Y" + Arnes FieldView + Soporte Drive).
Pasos a seguir:

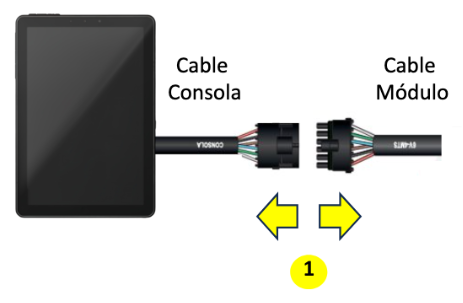

- En el cableado principal del TS Oro Droid, cerca de la pantalla, encontrar dos fichas negras rectangulares planas conectadas entre sí. Separarlas, poseen unas trabas.

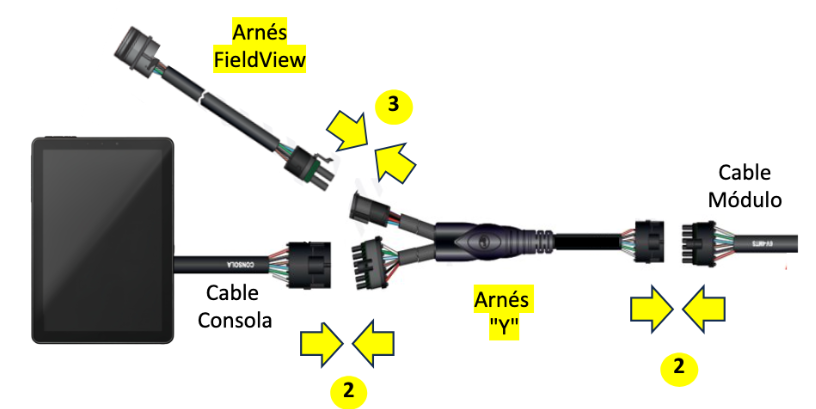

- Conectar ambas fichas rectangulares planas del Arnés “Y”. Un extremo en el “Cable Consola” y el otro en el “Cable Módulo”.
- Conectar el Arnés FieldView al Arnés “Y”.
- Fijar el Soporte Drive y colocar el conector circular del Arnés FieldView allí.
- Precintar los cables para una presentación ordenada.
Configuración de envío de mensajes GPS:

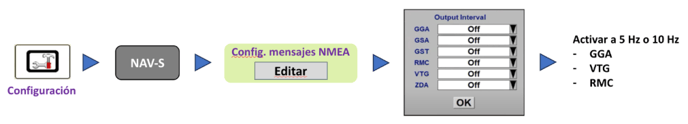

Para que FieldView funcione de manera correcta es necesario que el TS Oro Droid reciba los parámetros GGA y VTG de la señal GPS que esté usando. En general el TS Oro Droid toma señal GPS de pilotos externos, por lo que dicha configuración deberá hacerse en la pantalla del mismo.
La ubicación de estos parámetros variará según la pantalla del piloto. A continuación se explica como acceder en los siguientes casos:
- John Deere GS 2630
- Case IH Pro 700 / Nwe Holland IntelliView IV
Si no realiza esta configuración notará que la máquina no se moverá en FieldView.
