A través de este paso a paso vas a poder realizar la conexión del FieldView™ Drive al monitor TIM CS Oro Max de tu sembradora.
Consideraciones:
- El Kit de compatibilidad para TIM CS Oro Max es comercializado por TIM. En caso de no contar con uno, contactar a tu distribuidor TIM. Para conocer todos los requisitos de compatibilidad de tu equipo con el Fieldview Drive, consultá el verificador de compatibilidad.
Componentes del Kit:

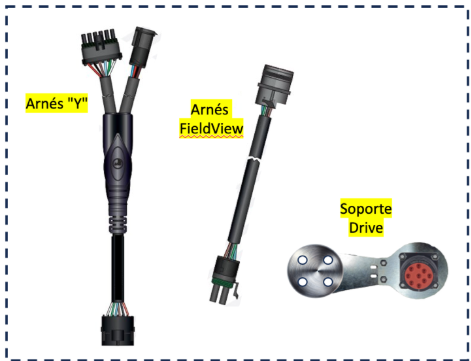

① (1x) Kit FieldView (Arnés "Y" + Arnes FieldView + Soporte Drive).
② Actualización de software del CS Oro Max.
Pasos a seguir:
- En el cableado principal del CS Oro Max, cerca de la pantalla, encontrar dos fichas negras rectangulares planas conectadas entre sí. Separarlas, poseen unas trabas.

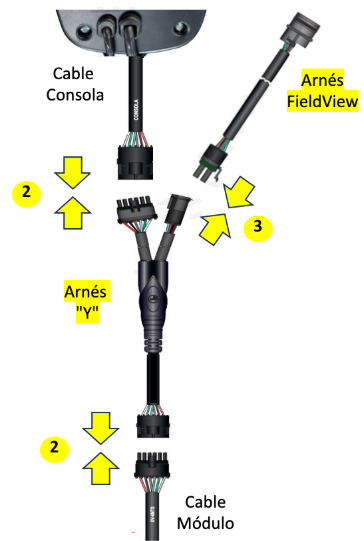

- Conectar ambas fichas rectangulares planas del Arnés “Y”. Un extremo en el “Cable Consola” y el otro en el “Cable Módulo”.
- Conectar el Arnés FieldView al Arnés “Y”.

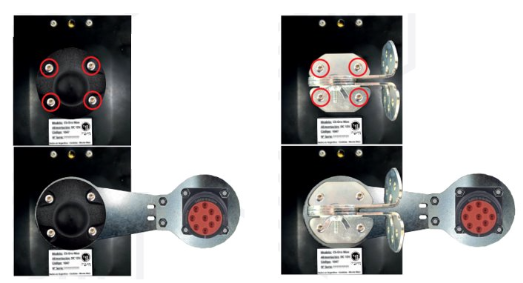

- Fijar el Soporte Drive. Para ello sacar la bocha / soporte trasero del CS Oro Max, y colocar el Soporte Drive al medio.
Luego ubicar el conector circular del Arnés FieldView allí. - Precintar los cables para una presentación ordenada.
En el CS Oro Max realizar la siguiente configuración:
En caso de no hacer esta configuración, las lecturas de densidad en FieldView serán muy bajas.
