A través de este paso a paso vas a poder realizar la conexión del FieldView™ Drive al monitor Plantium S-BOX 7 / 11 de tu sembradora.
Consideraciones:
- El Kit de compatibilidad para Plantium S-BOX 7 / 11 es comercializado por Plantium. En caso de no contar con uno, contactar a tu distribuidor Plantium. Para conocer todos los requisitos de compatibilidad de tu equipo con el Fieldview Drive, consultá el verificador de compatibilidad.
Componentes del Kit:

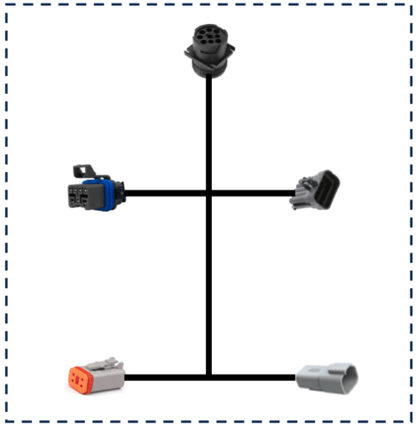

① (1x) Arnés Plantium para FieldView.
② Actualización de software del S-BOX 7 / 11.
③ Licencia Plantium para FieldView.
Pasos a seguir:

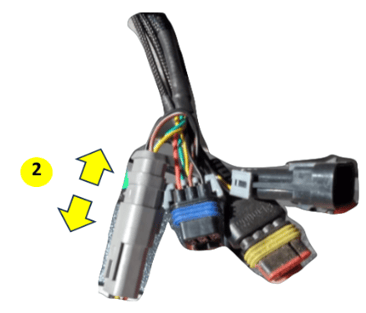

- Desde el S-BOX 7 / 11 seguir el cableado principal hasta encontrar ESTE conjunto de 4 fichas:
(En el cableado de Plantium hay varias fichas similares, pero solo un conjunto de estas 4 fichas. De usar otra ficha que no es la indicada, FieldView no funcionará).

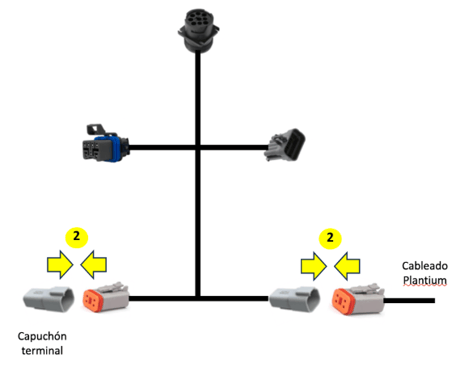

- A la ficha gris de 4 pines retirarle el capuchón terminal y conectar allí la ficha del arnés para FieldView. El capuchón terminal conectarlo en el otro extremo libre del arnés para FieldView.

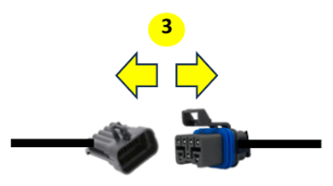

- Seguir el cableado del Plantium hasta encontrar estas dos fichas conectadas entre sí. Desconectarlas. (Puede haber dos juegos de estas fichas, utilizar cualquiera de los dos).
- Conectar entre ambas fichas las correspondientes al cableado para FieldView.

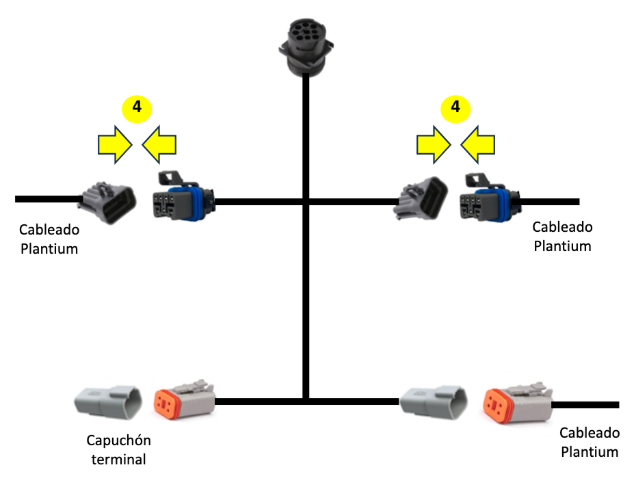

A continuación esquema final de conexiones:
- Por último, conectar FieldView Drive en el conector circular.
Configurar el envío de mensajes para FieldView Drive.

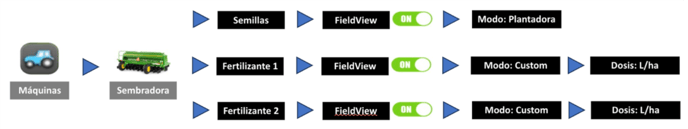

En el S-BOX 7 / 11 hacer las siguientes configuraciones según de trate de una sembradora o fertilizadora:
- Sembradora:
Si desea los mapas de fertilización a la siembra en FieldView active los mensajes de fertilizante 1 y 2 (al surco y al costado) en el S-BOX 7 / 11. Al activarlos utilice como dosis "L/Ha".Si no desea esos mapas en FieldView, puede optar por dejarlos inactivos.
(Para que estos mapas se puedan formar el S-BOX 7 / 11 debe tener sensado de fertilizante en siembra)
- Fertilizadora:
