      Guía de Instalación - Kit Outback Rebel

      A través de este paso a paso vas a poder conectar tu monitor Outback Rebel de tu pulverizadora a FieldView™ Drive.

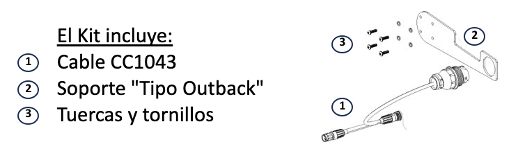

      Componentes de Kit:

      1. Cortá la corriente del equipo y esperá 30 segundos.
      2. Retirá la pantalla de su soporte.
      3. Retirá la bocha→colocá el soporte tipo Outback entre la pantalla y la bocha→Atornillalo
      4.  Direccionarlo hacia el lado que no incomode.
      5. Colocá el conector del FieldView™ Drive en el soporte tipo Outback, el mismo posee tornillos y tuercas.
      6. A continuación dependiendo si posee o no caja de interruptores seguir los siguientes pasos:

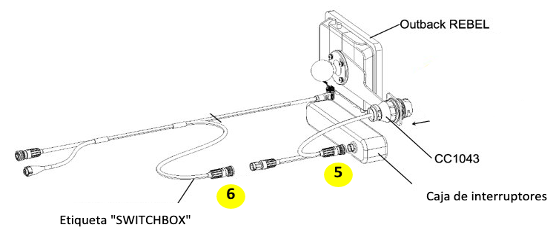

        1. Si tiene caja con interruptores:

          1. Ubicá la ficha etiquetada “SWITCHBOX” conectada a la caja de interruptores y desconectala. Conectar a modo puente el cable el CC1043.
          2. El otro extremo del CC1043 conectalo a la ficha SWITCHBOX.

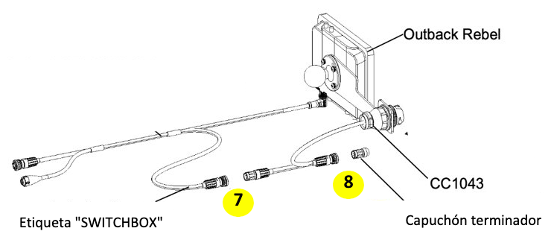

        2. Si la caja con interruptores no está presente:

          1. Ubicá la ficha etiquetada “SWITCHBOX”. La misma posee un capuchón terminal, retirarlo y conectá a modo puente el cable CC1043.
          2. El capuchón terminal conectarlo al extremo libre del CC1043.
      7. Una vez instalado el Kit, ingresá en la configuración del monitor:
        1. Seleccioná Menú→ Ajustes→Ajustes GPS→Salida NMEA→verificar que figure "NMEA 2000 ISOBUS: APAGADO"
      8. Por último ahora solo queda configurar tu pulverizadora en tu FieldView™ Cab app:
        1. En monitor→seleccioná “Outback Rebel”
        2. En controlador:
          1. Si es una pulverizadora para cobertura total seleccioná “Outback AC 110”
          2. Si es una pulverizadora con Weed IT Ag o Weed IT Quadro sin módulo ISOBUS, seleccioná “Outback AC110”
          3. Si está conectado a alguna computadora o módulo ISOBUS: “Generic ISOBUS”

      9. ¡Listo! Ya podes empezar a mapear con FieldView™ Drive.
