Guía de Instalación - Kit Outback MaveriX

A través de este paso a paso vas a poder conectar tu monitor Outback Maverix de tu pulverizadora a FieldView™ Drive.

Componentes de Kit:

1. Cortá la corriente del equipo y esperá 30 segundos.
2. Retirá la pantalla de su soporte.
3. Retirá la bocha→colocá el soporte tipo Outback entre la pantalla y la bocha→Atornillalo

4. Direccionalo hacia el lado que no incomode.
5. Colocá el conector del FieldView™ Drive en el soporte tipo Outback, el mismo posee tornillos y tuercas.

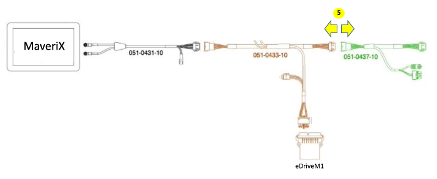

6. Seguí el cableado desde la pantalla Outback MaveriX, hasta encontrar la conexión de los cables con etiquetas “051-0433-10" y “051-0437-10". Separá ambas fichas DT de 12 pines. Las mismas tienen unas trabas laterales, las cuales hay que apretar, tirar con fuerza y mover hacia los lados para ayudar a retirarlas.

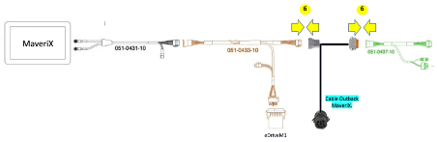

7. Colocá el cable “CC1147” a modo de puente. Conectá ambas fichas a sus extremos correspondientes. Apretarlas con fuerza. Deberías oír un click.

8. Por último ahora solo queda configurar tu pulverizadora en tu FieldView™ Cab app:
   1. En monitor→seleccioná “Outback Rebel” o “Outback MaveriX”
   2. En controlador:
      1. Si es una pulverizadora para cobertura total seleccioná “Outback AC 110”
      2. Si es una pulverizadora con Weed IT Ag o Weed IT Quadro sin módulo ISOBUS, seleccioná “Outback AC110”
9. ¡Listo! Ya podes empezar a mapear con FieldView™ Drive.
