Guía de Instalación - Kit Ag Leader InCommand 800

A través de este pasó a paso vas a poder realizar la conexión del FieldView™ Drive al monitor de tu pulverizadora y/o fertilizadora.

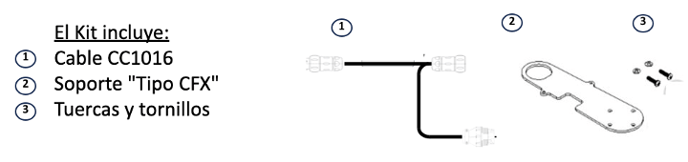

Componentes del Kit:

1. Cortá la corriente del equipo y esperá 30 segundos.
2. Retirá la pantalla de su soporte.

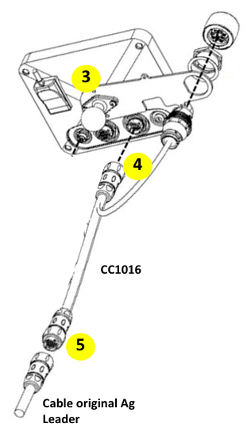

3. Retirá la bocha→colocá el soporte tipo CFX entre la pantalla y la bocha→Atornillalo.
4. Direccionalo hacia el lado que no incomode.
5. Desconectá el conector principal de la pantalla y conectá allí el cable CC1016.

6. Conectá a modo puente la ficha que originalmente estaba conectada en el monitor, al cable CC1016.
7. Colocá el conector del drive en el soporte tipo CFX, el mismo posee tornillos y tuercas.
8. Colocá el monitor en su soporte nuevamente.
9. Fijá con precintos el material sobrante.

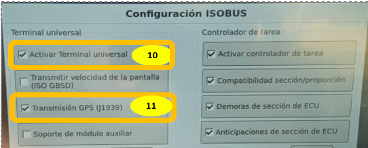

10. Una vez instalado el Kit, ingresá en la configuración del monitor InCommand 800

    1. Activá la Terminal Universal
    2. Activá la transmisión GPS (J1939)
    3. Importante→ si hay otras casillas habilitadas, dejarlas tal cual, no cambiar ninguna otra configuración.

11. Por último ahora solo queda configurar tu pulverizadora en tu FieldView™ Cab app:
    1. En monitor→seleccioná “Ag Leader InCommand 800"
    2. En controlador:
       1. Si es una pulverizadora o fertilizadora de sólidos: Ag Leader Direct Command CAN-A
12. ¡Listo! Ya podes empezar a mapear con FieldView™ Drive.
