Guía de Instalación - Kit Mueller Touch 800/1200

A continuación te indicamos un paso a paso para que puedas conectar tu FieldView™ Drive a tu monitor Müller Touch 800/1200 de tu pulverizadora.

Componentes del Kit:

① (1x) Arnés CC1088 (Puerto A calco)

② (1x) Arnés CC1089 (Puerto C calco)

③ (1x) Tuerca del conector del Drive.

④ (1x) Arandela del conector del Drive.

⑤ (1x) Soporte para el conector del Drive.

⑥ (4x) Tornillos del soporte.

⑦ (2x) Tornillos del Actisense.

⑧ (3x) Precintos

Según tenga o no tenga piloto instalado el monitor Muller, va a verse modificado donde debemos conectar el el cable "C", el cual toma la señal del GPS. Por el otro lado, el cable "A" siempre lo conectamos en el mismo puerto.

Parte Inferior de la pantalla Müller Touch 800

Parte Inferior de la pantalla Müller Touch 1200

Instalación cable "A":

1. Cortá la corriente de la máquina y esperá 30 segundos.
2.  Desmontá la pantalla Müller de su soporte.El mismo puede tener diferentes tipos de tornillos. Importante: podes llegar a necesitar llaves Allen y/o destornillador.
3. Desconectá el cable del puerto A. El mismo tiene tornillos que se retiran a mano, o con ayuda de un destornillador.

4. Conectá el cable  de nuestro kit con denominación “A” en modo de puente. Un extremo debes conectarlo en el puerto A del monitor Müller, y el otro en la ficha que originalmente estaba conectada en dicho puerto A.


Instalación cable "C":

1. Sin Pioto: la conexión se realiza directamente al puerto "C"
   1. Desconectá el cable conectado al puerto C. El mismo tiene tornillos que se retiran a mano o con ayuda de un destornillador.

   2. Conectá el cable de nuestro kit con denominación “C” a modo de puente. Un extremo debes conectarlo en el puerto C del monitor Müller, y el otro en la ficha que originalmente estaba conectada en dicho puerto C.

2. Con Piloto: la conexión se realiza a la ficha DB9 que se encuentra cerca de la ECU del piloto
   1. Encontrá la tapa del cableado y levantala. La misma puede se puede encontrar en:
      1. Sentado en el asiento, a tu derecha.

      2. Debajo del asiento principal, al sacar el cajón.

      3. Debajo del asiento del acompañante, retirando la tapa

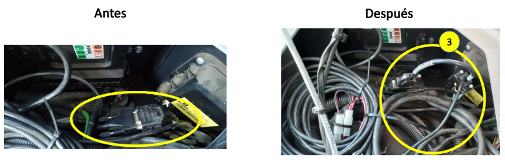

   2. Encontrá las dos fichas DB9 unidas y desconectalas. La identificación del cable dice GPS.


   3. Poné el cable de nuestro kit con denominación C entre ambas fichas a modo puente.El extremo denominado "Actisense" permanece libre, para luego conectarlo al "Actisense" cerca del soporte.


 Fijación del soporte y conexión del Actisense (con y sin piloto):

1. Fijá el Actisense al soporte. El mismo posee dos orificios en diagonal; atornillarlo o ajustarlo con precintos a los mismos.

2. Entre la pantalla del monitor Müller y el soporte de la máquina, fijá el soporte del kit con el Actisense hacia atrás. Se recomienda que el puerto CAN del kit, donde se conecta el FieldView™ Drive quede en la parte superior de la pantalla, pero puede ir en cualquier dirección lo importante es que no moleste.

3. Fijá con precintos la tecla ON/OFF al orificio central del soporte.

4. Conectá el Actisense a las fichas libres de los cables A y C del kit. Ajustá el conector del FieldView™ Drive con la tuerca y arandela.

5. Fijá con precintos todo cable sobrante de manera tal que quede prolijo.

Esquema final:

• Sin Piloto

• Con Piloto:


Por último ahora solo queda configurar tu pulverizadora en tu FieldView™ Cab app.

Listo! Ya podes empezar a mapear con FieldView™ Drive.
