      Guía de instalación - Kit Trimble GFX 750/350

      Este kit permite conectar FieldView™ Drive a pantallas Trimble GFX 350 / 750 / 1060 / 1260, y CNH XCN 750 / 1050, con receptores GPS Nav 900 y Nav 500.

      Consideraciones:

      • Trimble GFX-350 / CNH XCN-750: versión mínima de firmware 1.4
      • Trimble GFX-750 / CNH XCN-1050: versión mínima de firmware 2.4
      • La Terminal Universal (UT) debe estar habilitada para enviar GPS al Drive.

        • Si tenés el UT bloqueado comunicate con el distribuidor Trimble o CNH para comprar el desbloqueo.

        •

          Número de parte de desbloqueo UT de GFX / XCN UT: 96553-12



      Contenido

      ① (1x) CC1075 Arnés Adaptador

      ② (1x) Tuerca del conector del Drive

      ③ (1x) Arandela del conector del Drive

      ④ (1x) Soporte de metal para el Drive.

      ⑤ (2x) Tornillo de cabeza Phillips, 10-32 x ¾”

      ⑥ (2x) Arandela de Seguridad, #10

      ⑦ (3x) Precintos

      1. Verificar la versión del firmware

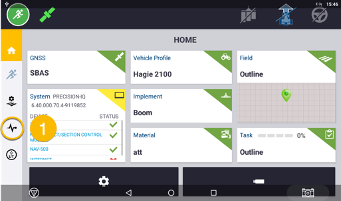

        1. Seleccionar en el monitor el ícono que se muestra en la imágen

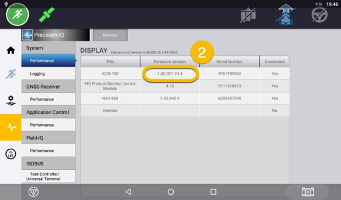

        2. Visualizar en la columna "Firmware Version" el número.
          1. Versiones mínimas para:

            1. GFX350/XCN750: 1.4

            2. GFX750/XCN1050: 2.4


      2. Habilitar la terminar universal (UT) y configurar la salida de mensajes de GPS
        1. En el monitor seleccionar el ícono UT
        2. Seleccionar los 3 puntos que figuran en la parte superior derecha.

          Si al tocar sobre los 3 puntos aparece un mensaje de “Error en licencia” es porque el UT está bloqueado. Contactate con tu distribuidor Trimble para liberarlo.

        3. En la pestaña "General": Habilitá la (UT)Terminal Universal

        4. En la pestaña "Mensajes": habilitá estos mensajes a 5 Hz:

          1. Posición del vehículo GNSS

          2. Dirección / velocidad del vehículo GNSS



      3. Conectá el cable al monitor
        1. Corta la corriente del equipo y espera 30 segundos.
        2. Extrae el monitor de su soporte
        3. Extrae la bocha del soporte y coloca el soporte metálico entre la pantalla del monitor y la bocha. Atornillalo. Una vez atornillado, direccionalo hacia el lado que no cubra el botón de encendido.
        4. Desconectá el cable conectado a la ficha del centro de la pantalla (tiene una traba superior(a veces se encuentra en un lateral), apreta, tirar con fuerza y move hacia los lados para ayudar a sacarlo).

        5. Conecta el cable CC1075, una ficha en el puerto del monitor, y la otra en el cable que originalmente estaba conectado en dicho puerto. Apretarlas con fuerza (debería oírse un click).


        6. Coloca el puerto CAN del drive en el soporte, el mismo posee una arandela y rosca para que quede firme.

        7.  Coloca el monitor en el soporte nuevamente.
      4. ¡Listo! Ya tenés instalado tu FieldView™ Drive. Conocé como configurar tu equipo en FieldView™ cab app para comenzar a mapear.
        Para conocer las medidas de la pulverizadora, ingresa en el monitor y cargarlas en FieldView™ cab app
